一、简介
1、排汽管耐高温漆是由改性有机硅耐热树脂、助剂、耐高温黑色颜料等组成的有机硅耐高温面漆或底面合一漆。
2、特性与用途：耐高温漆可承受300-800℃高温，保护受热钢材不被氧化生锈，且漆膜完好。有机硅树脂涂料耐候性强，因含有的Si-O化学键，抗紫外线，漆膜不粉化。防腐性，耐高温黑漆具有良好的防腐性，耐溶剂性，耐水性，对被涂设施防护性。涂层可调制各种颜色，具有非常好的装饰性，漆膜在高温环境下不易变色。具有耐化学品性好、附着力强、机械性能好等特点。
3、该漆适用于能耐200℃～600℃高温的各类设备零件，此漆用于各种高温设备、各种高温金属机械表面及化工、五金工业、冶金工业等领域，如阀门、大型锅炉、高温排汽管、烤炉、散热器、烟道等。
二、技术指标∶

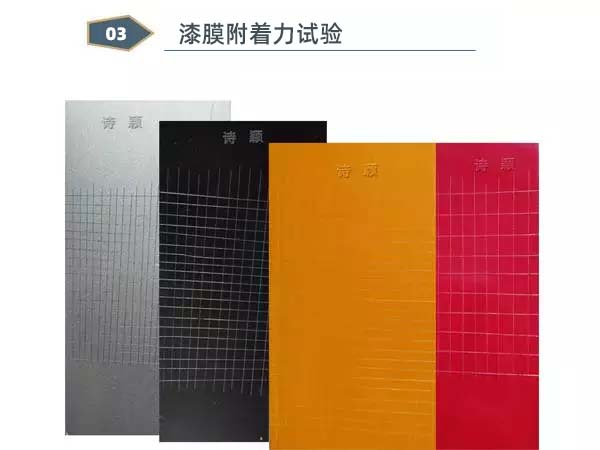

项 目 | 指 标 | 测试条件 | |

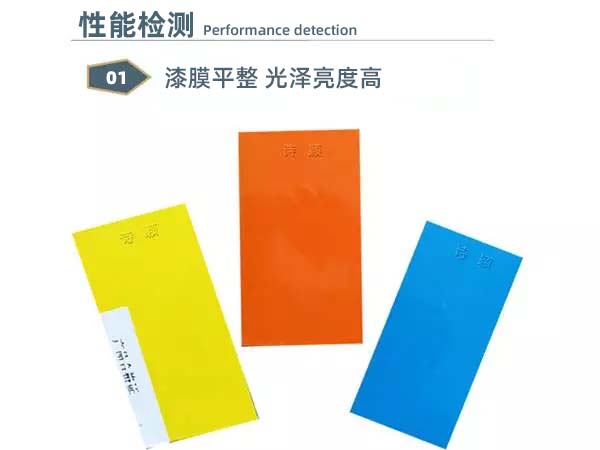

外观 | 黑色、平整光滑 | 目测 | |
固含量（%） | 65±2 | 150℃,2 h | |
理论涂布率 | 5.00㎡/kg | 干膜≥30微米 | |
颜填料含量（%） | 30 | ||
干燥时间h | 表干 | 1 | （25℃） |
硬干 | 24 | ||
实干 | 40分钟（160℃） | ||
耐盐雾性h | 200 | 马口铁皮 | |

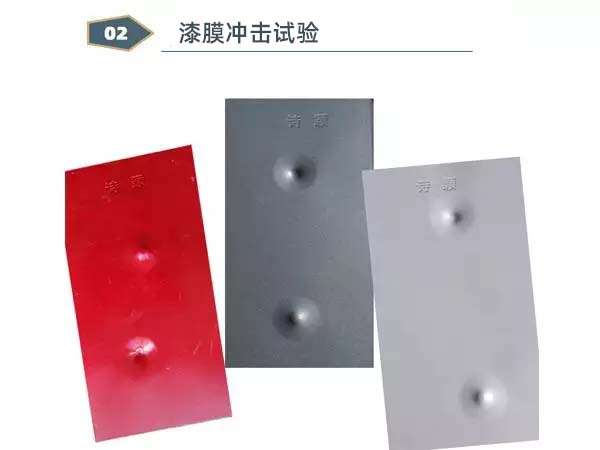

耐冲击性/cm | 50 | 漆膜冲击试验机 | |
耐热性，℃ | 300℃，1h漆膜完整，允许变色 | 工业烤箱 | |
三、使用方法
1、涂装前除去工件表面的铁锈、油脂、污物，采用喷砂处理，经过前处理后的工件应在24h内涂装，以免被涂物表面生锈，影响附着力和耐热性。
2、涂料启桶后应充分搅拌均匀，倒入调漆桶中，桶底余漆使用高温稀释剂洗净并倒入调漆桶中混合均匀。
3、为了得到较好的表面效果，施工前应将调好粘度的漆用120目网过滤后使用。
4、施工以喷涂为宜，粘度一般在18～25秒（涂-2粘度计）。使用高温稀释剂调整粘度(漆：稀释剂=2：1），原漆稀释范围在50%左右。涂层厚度一般为30～35µm。
5、该漆可常温干燥，但烘干效果更好，又可节省时间。如烘干，工件喷涂后在常温下放置0.5小时，再进入烘箱，在温度为160～180℃下烘干30～40分钟。
四、储存事项
本品应在包装完好的条件下贮存在通风、阴凉、远离热源和防火防爆设施完备的环境中，堆积高度为五层。产品保质期为十二个月。
客服1
